Temperatur-Sensor DS1820 am Raspberry Pi mit Python

Veröffenticht am 07.10.2015    von     in der Kategorie Raspberry Pi, Sensoren, Temperatur WebApp     bisher 58 Reaktionen    Zuletzt überarbeitet am 13.09.2023


In diesem Beitrag und dem dazugehörigen Video zeige ich dir neben dem Anschluss und der Installation, wie du einen Temperatur-Sensor DS1820 am Raspberry Pi mit Python auslesen kannst.





Aktualisiert am 12.09.2023: Der ursprüngliche Beitrag stammt vom 07.10.2015 und wurde heute von mir aktualisiert. Neben einer Sensorbeschreibung und einer aktualisierten Hardwareübersicht habe ich den Code an Python 3 angepasst.

Informationen zum 1-Wire Bus, an dem der Sensor angeschlossen ist, findest du in meinem Beitrag “Mehrere DS1820 Sensoren am Raspberry Pi mit Python einlesen“. Dort stelle ich dir ein Programm mit Funktionen zur automatischen Einbindung der DS1820 Sensoren zur Verfügung.



Was ist der DS1820 Temperatursensor?

Der DS1820 ist ein digitaler Temperatursensor, der Temperaturen von -55°C bis +125°C mit einer Genauigkeit von ±0,5°C im Bereich von -10°C bis +85°C messen kann. Ein kleines, unscheinbares Bauteil, das uns jedoch detaillierte Informationen über die Umgebungstemperatur liefert.

Konfiguration des DS1820 mit dem Raspberry Pi

Bevor wir mit der Programmierung beginnen, müssen wir natürlich unseren DS1820 mit dem Raspberry Pi verbinden. Für die Verbindung benötigen wir



Der DS1820 hat drei Anschlüsse: VDD (Versorgungsspannung), DQ (Daten) und GND (Masse). Der Anschluss ist einfach:

Verbinde den VDD-Pin des DS1820 mit dem 3.3V-Pin des Raspberry Pi.
Der GND-Pin des DS1820 wird mit einem der Masse-Pins des Raspberry Pi verbunden.
Der DQ-Pin des DS1820 wird mit einem GPIO-Pin deiner Wahl am Raspberry Pi verbunden – ich nehme hier den Pin7 (GPIO4).
Zwischen VDD und DQ solltest du den 4,7k Ohm Pull-Up-Widerstand platzieren.



Die fritzing Projektdatei habe ich für dich zum Download bereitgestellt.



Installation des DS18B20

Nachdem nun alles angeschlossen ist, binden wir den Sensor in das Raspberry Pi OS ein und aktivieren den 1-Wire Bus.

Die folgenden Befehle werden über das Terminal eingegeben. Zuerst lasse ich mir die vom System geladenen Module anzeigen.

Danach kommt die Aktivierung des 1-Wire Buses mit folgenden Befehlen.

Als Nächstes erweitern wir die Dateien, die für die automatische Aktivierung des Busses und des Sensors nach einem Neustart notwendig sind. Ab Kernel-Version 3.8 ist die Erweiterung der Datei /etc/modules nicht mehr notwendig. Öffne dazu die Datei in deinem Texteditor mit dem Befehl

und füge die folgenden drei Zeilen ein.

Ab Kernel 3.8 ist die Datei config.txt für das Laden der Module zuständig. Diese öffnest du mit dem Befehl

und füge die folgenden zwei Zeilen hinzu, der Kommentar ist optional. Wichtig: Wenn du deine Sensordatenleitung an einen anderen GPIO-Pin angeschlossen hast, musst du anstelle der 4 den Pin angeben, den du verwendest.

Danach führst du einen Neustart des Raspberry Pi aus.

Nach dem Neustart kannst du mit dem Befehl

die korrekte Aktivierung des 1-Wire Bus überprüfen.


geladene Module ohne 1-Wire Aktivierung

geladene Module mit 1-Wire Aktivierung



Auslesen der Sensordaten

Das System schreibt den aktuellen Sensorwert immer in eine Datei. Diese Datei befindet sich in einem Verzeichnis, das durch die Sensor-ID bestimmt wird. Wechsle hierzu in das Busverzeichnis mit

und führe den Befehl zum Anzeigen des Inhaltsverzeichnisses aus.

Bei einem Sensor werden dir nun zwei Verzeichnisse angezeigt. Ein Verzeichnis ist “w1_bus_master1”, das für uns wichtige Verzeichnis ist das mit einer Code-Bezeichnung, in meinem Fall “28-0516848e26ff“.

Mit dem folgenden Befehl kann der Inhalt der Datei “w1_slave” mit dem Sensorwert bzw. der Temperatur angezeigt werden.



Eine Übersicht über wichtige und häufig verwendete Befehle stelle ich dir auf einem kleinen Spickzettel für Raspberry Pi OS Befehle zur Verfügung.

Das Python-Programm

Als Erweiterung zum folgenden Programmcode stelle ich in meinem Beitrag “Mehrere DS1820 Sensoren am Raspberry Pi mit Python einlesen” ein Programm mit Funktionen zur automatischen Einbindung der DS1820 Sensoren zur Verfügung.

Denke daran, dass der Befehl file = open(‘/sys/bus/w1/devices/28-0516848e26ff/w1_slave’) die Sensorbezeichnung deines Sensors enthalten muss.





Anmerkung:

Grundlage für meinen Beitrag bzw. die Umsetzung des Temperatursensors auf meinem Raspberry Pi ist der Beitrag “Raspberry Pi – Temperaturmessung mit DS18B20 1-Wire Sensor” von Marcus Hottenrott und der nicht mehr verfügbare Beitrag “Raspberry Pi: 1-Wire Temperatursensor DS1820” von Prof. Jürgen Plate.



Fazit

Der DS1820 Temperatursensor ist ein beeindruckendes kleines Bauteil, das uns präzise Temperaturdaten liefert. In Kombination mit dem Raspberry Pi und Python lässt er sich leicht in jedes Projekt integrieren. Egal ob du ein intelligentes Heimthermostat, eine automatische Lüftersteuerung oder einfach nur ein digitales Raumthermometer bauen möchtest, der DS1820 ist dein zuverlässiger Partner.



Bereitgestellte Dateien und Links

Die Fritzing Projektdatei steht auch auf meiner Fritzing Projektseite auf diesem Blog zum Download zur Verfügung.

Wenn du dir das Abtippen oder Kopieren des Codes sparen möchtest, steht dir der Code als Textdatei zum Download bereit.

Gib im Terminal folgenden Befehl ein, dieser lädt die Textdatei herunter und speichert diese als Python-Datei ab.

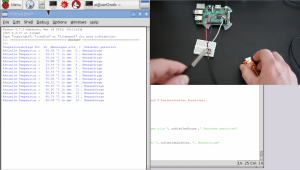

Eine Projektübersicht zu diesem Beitrag habe ich als Video auf YouTube hochgeladen.
